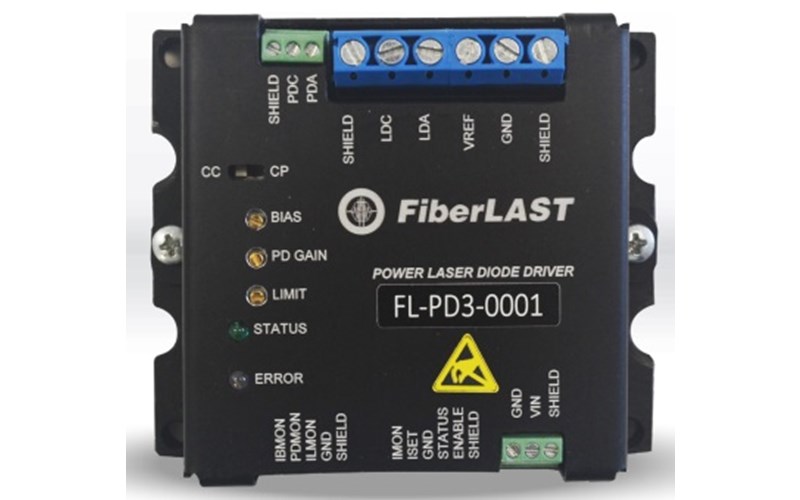

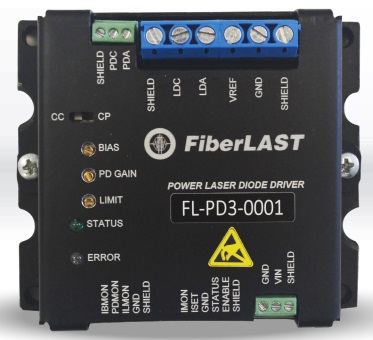

Pompa Diyot Sürücü Modülü
FiberLAST sabit güç/akım yüksek güçlü MM pompa diyot sürücü modülü (FL-PLDD), diyot lazerler, lazer yükselticileri, malzeme işleme ve test cihazları gibi birçok yerde kullanılmakta olan yüksek güçlü MM pompa diyotlarının güvenli ve esnek bir şekilde sürülebilmesi için tasarlanmıştır. Sürücü modül üzerinde bulunan mod seçim anahtarı ile sabit güç veya sabit akım olarak konfigüre edilebilmektedir. Bu özellik ile kullanıcının hızlı bir şekilde sistem entegrasyonu hedeflenmiştir. Tasarımı sayesinde kolay bir kullanıma sahiptir. Sürücü modülün montaj delikleri optik tasarım platformlarının montaj delikleri ile uyumludur. Bu sayede optik komponentler ile aynı platformda kullanılabilmektedir. Elektronik tasarım mimarisinde kart beslemesi ve diyot beslemesi ayrı olmasından ötürü farklı voltajdaki diyotların sürülebilmesi mümkündür. Modül, 30 kHz’e kadar modüle sinyalle diyot sürebilmektedir. Sürücü sabit güç modunda iken, fotodiyot konektörü aracılığı ile bağlanan fotodiyottan gelen elektronik sinyallere göre çıkış gücünü ayarlanan değerde tutmaktadır. Sabit akım modunda ise sürücü ayarlanan değerde akım çıkışını anlık olarak izleyip kontrolünü sağlayarak optik güç sistemlerinin kararlılığını korumaktadır.
Özellikleri
16 Ampere kadar çıkış akımı *
- 11 Volt ile 36 Volt arası besleme gerilimi
- 100 Volta kadar forward voltaja sahip diyot beslemesi
- Sabit akım ve sabit güç modları
- Ayarlanabilir akım limiti
- Dışardan “Enable” kontrolü
- istenmesi durumunda daha yüksek akım değerleri için gerekli modifikasyon yapılabilir.
|

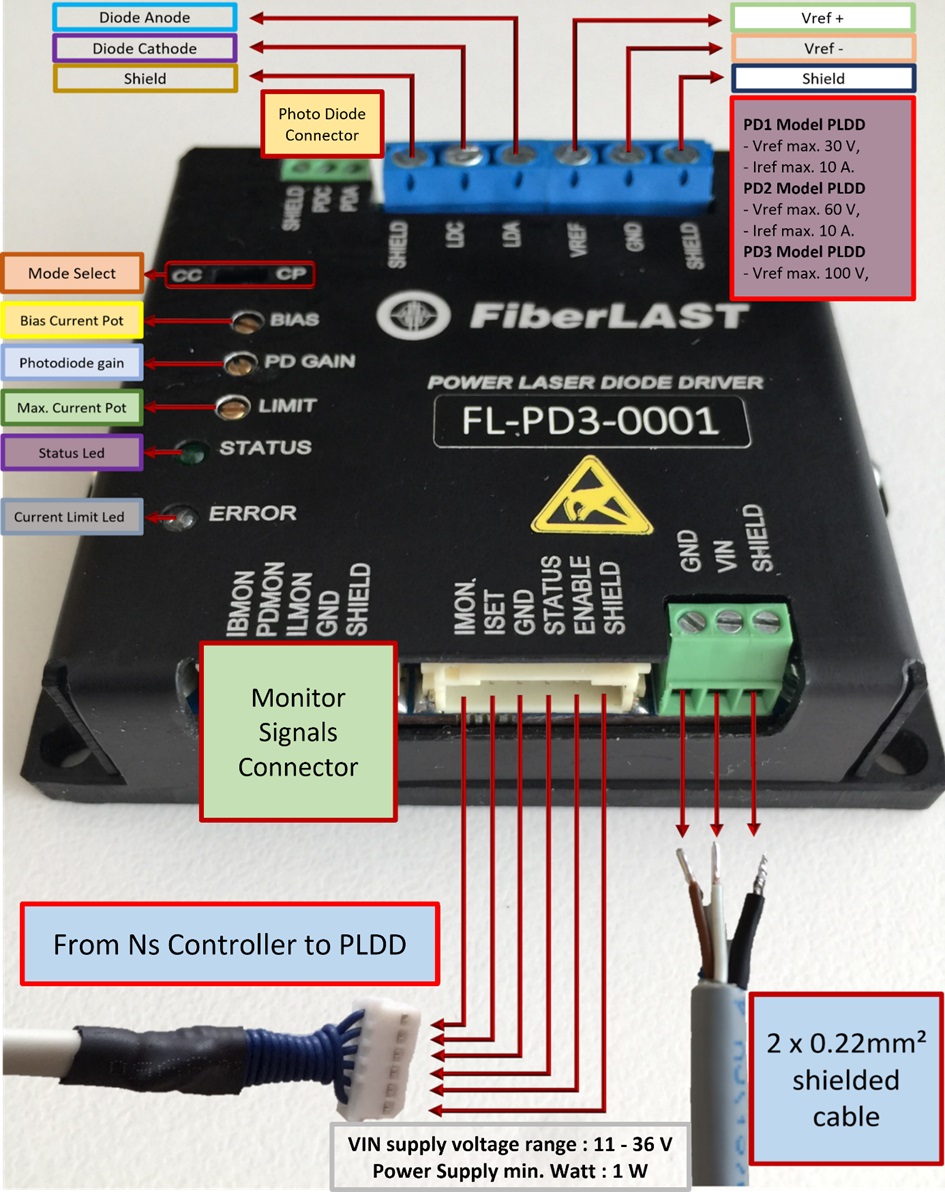

PIN ADI |
PIN AÇIKLAMASI |
|
VIN |
11 V – 36 V arası besleme pini |
|
GND |
Besleme voltajının groundu. |
|
SHIELD |
Kart koruma topraklaması |
|
VREF |
LD besleme voltajı |
|
PDA |
PD diyot anot bağlantı pini |
|
PDC |
PD katot bağlantı pini |
|
LDA |
LD anot bağlantı pini |
|
LDC |
LD katot bağlantı pini |
|
IMON |
LD’a giden akımın izlenebilmesi için kullanılabilen pin |
|
ISET |
LD’u sürebilmek için gereklı akımın ayarlandığı pin |
|
STATUS |
LD’un hatada ve çalışır durumda olduğunu gösteren pin. Hata durumunda LOW, çalışır durumda HIGH konumundadır. Kartın akım limitini aşması durumunda hata durumuna düşer |
|
ENABLE |
LD’u aktif etmek için kullanılan pin. HIGH durumunda LD çıkış vermeye hazır hale gelir. LOW konumunda diyot kapatılır |
|
IBMON |
Bias geriliminin izlenebilmesi için kullanılan pin |
|
PDMON |
PD anfisinin çıkış geriliminin izlenebilmesi için kullanılan pin |
|
ILMON |
Akım limit değerinin izlenebilmesi için kullanılan pin |
|
MODE SELECT ANAHTARI |
Kartın sabit güç veya sabit akım modlarından hangisinde çalışacağını belirlemek için kullanılan anahtar (CC: Sabit Akım, CP: Sabit güç) |
|
BIAS |
Diyota verilecek başlangıç akımını ayarlamak için kullanılır |
|
PD GAIN |
Foto diyottan gelen akımın kazancını ayarlamak için kullanılır |
|
LIMIT |
Kartın çalışacağı maksimum akımı ayarlamak için kullanılır. |
